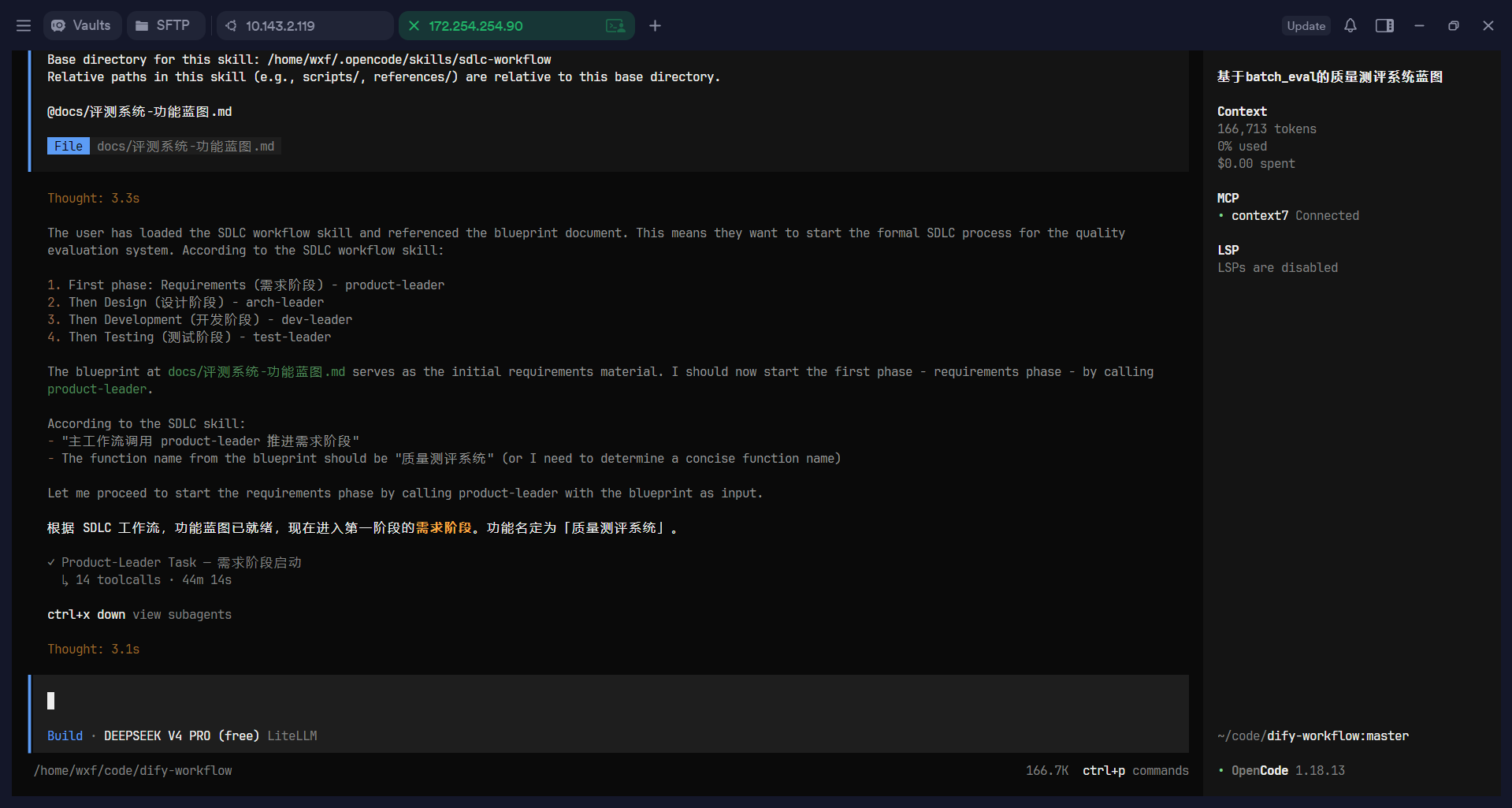

SDLC 工作流

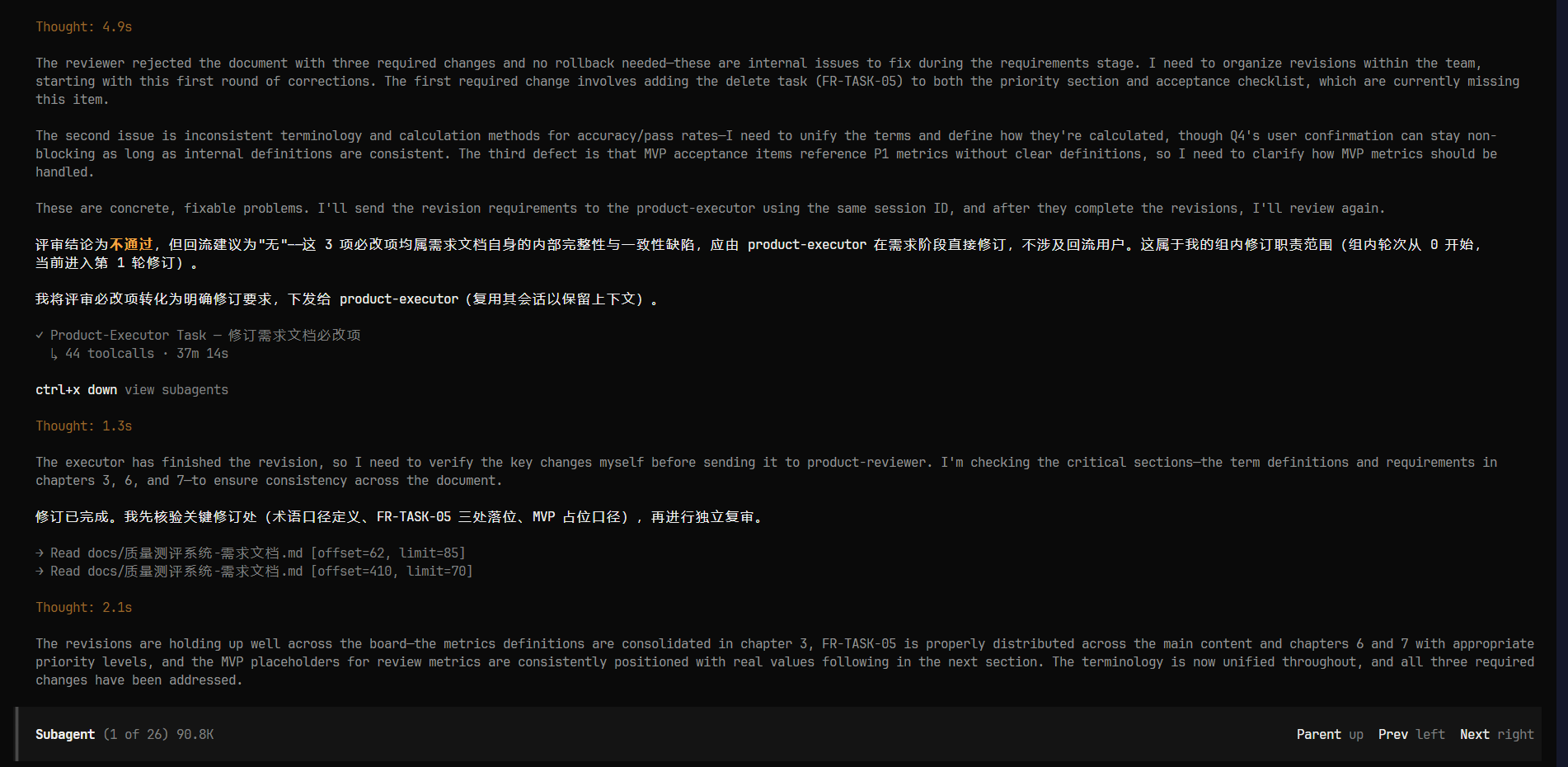

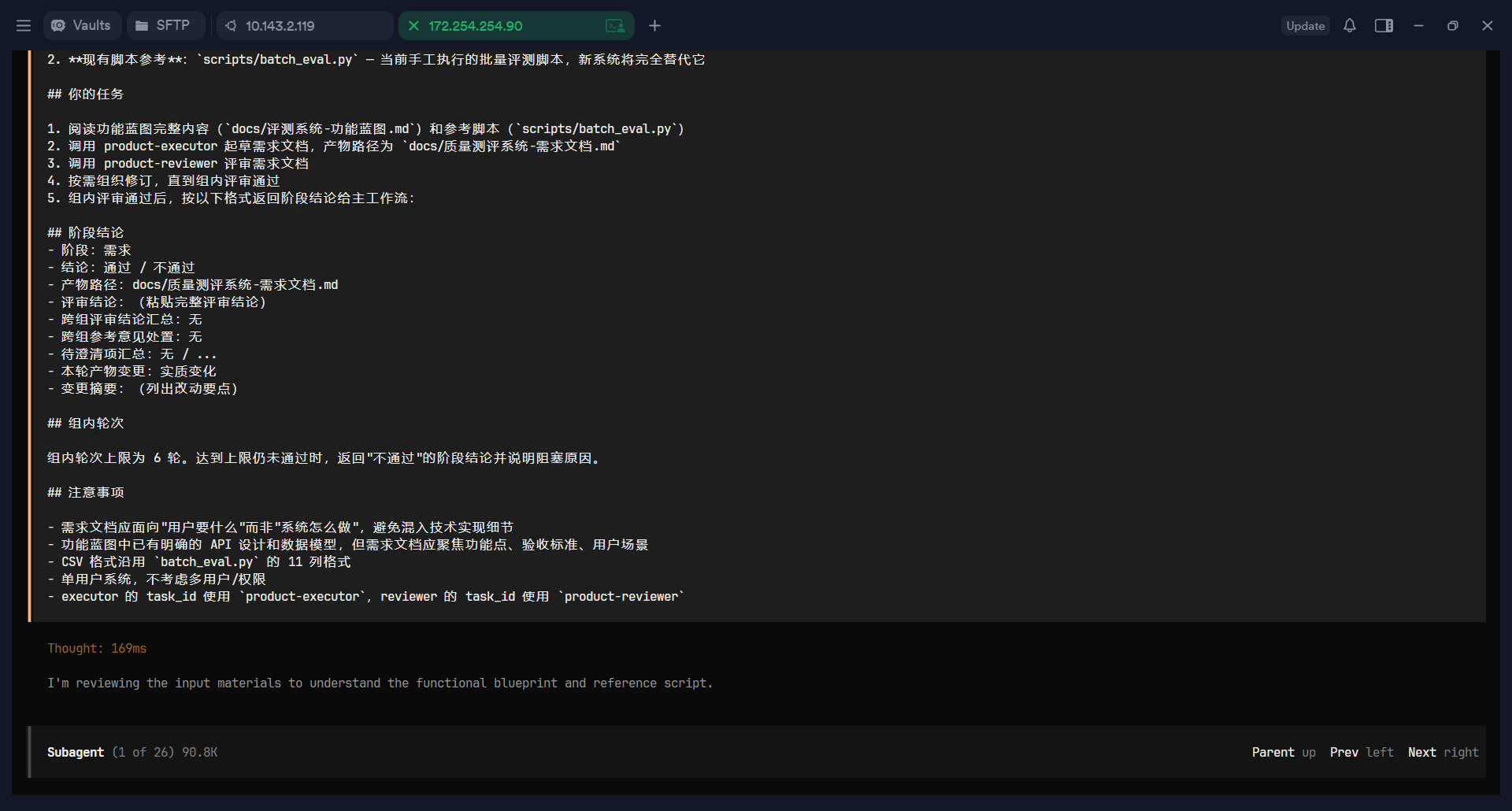

flowchart TD Start(["用户提需求"]) --> MW["主流程识别功能"] %% 需求阶段 MW --> REQ["需求阶段"] REQ --> REQ_LOOP["需求组闭环（≤6轮）

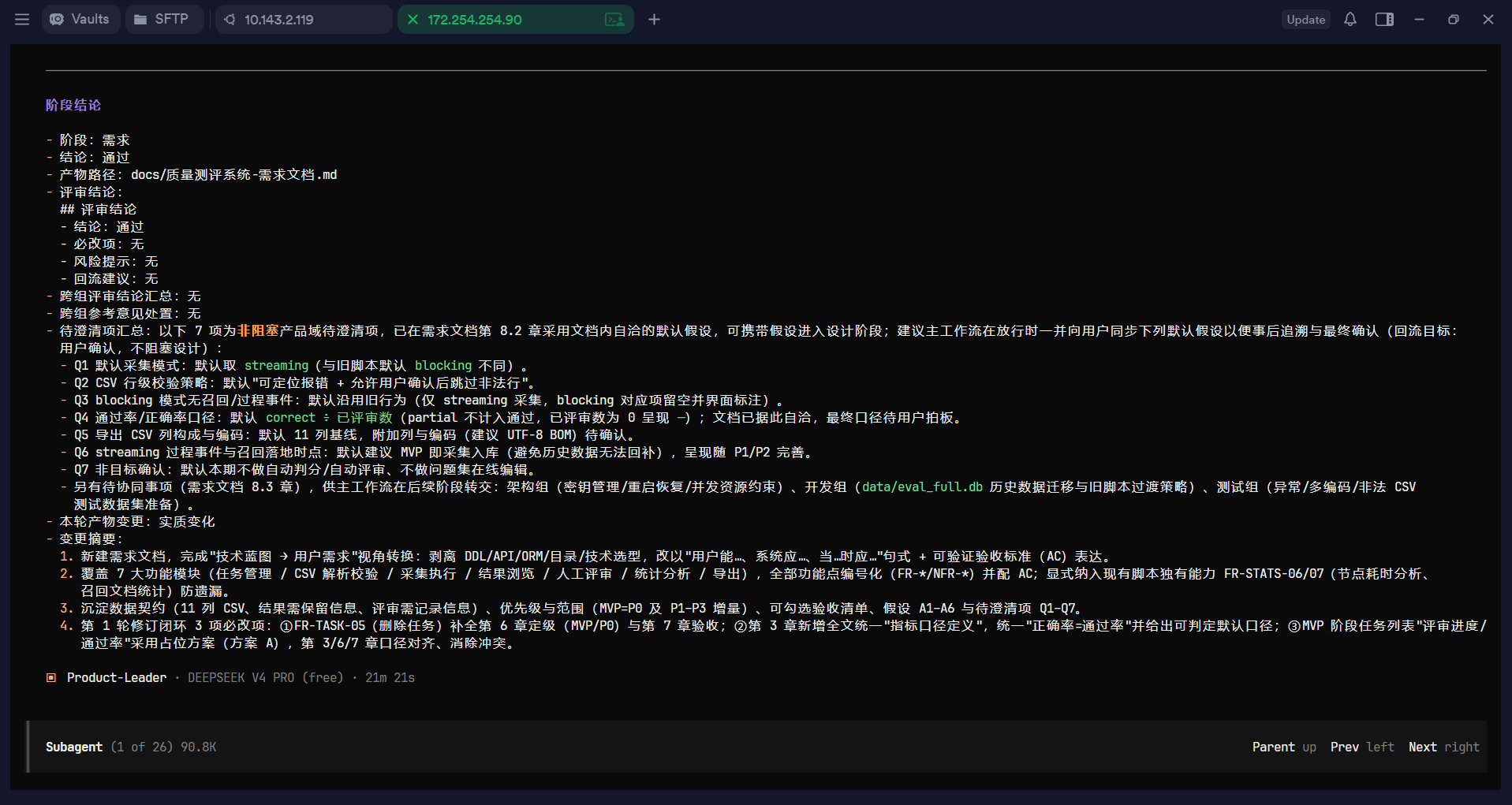

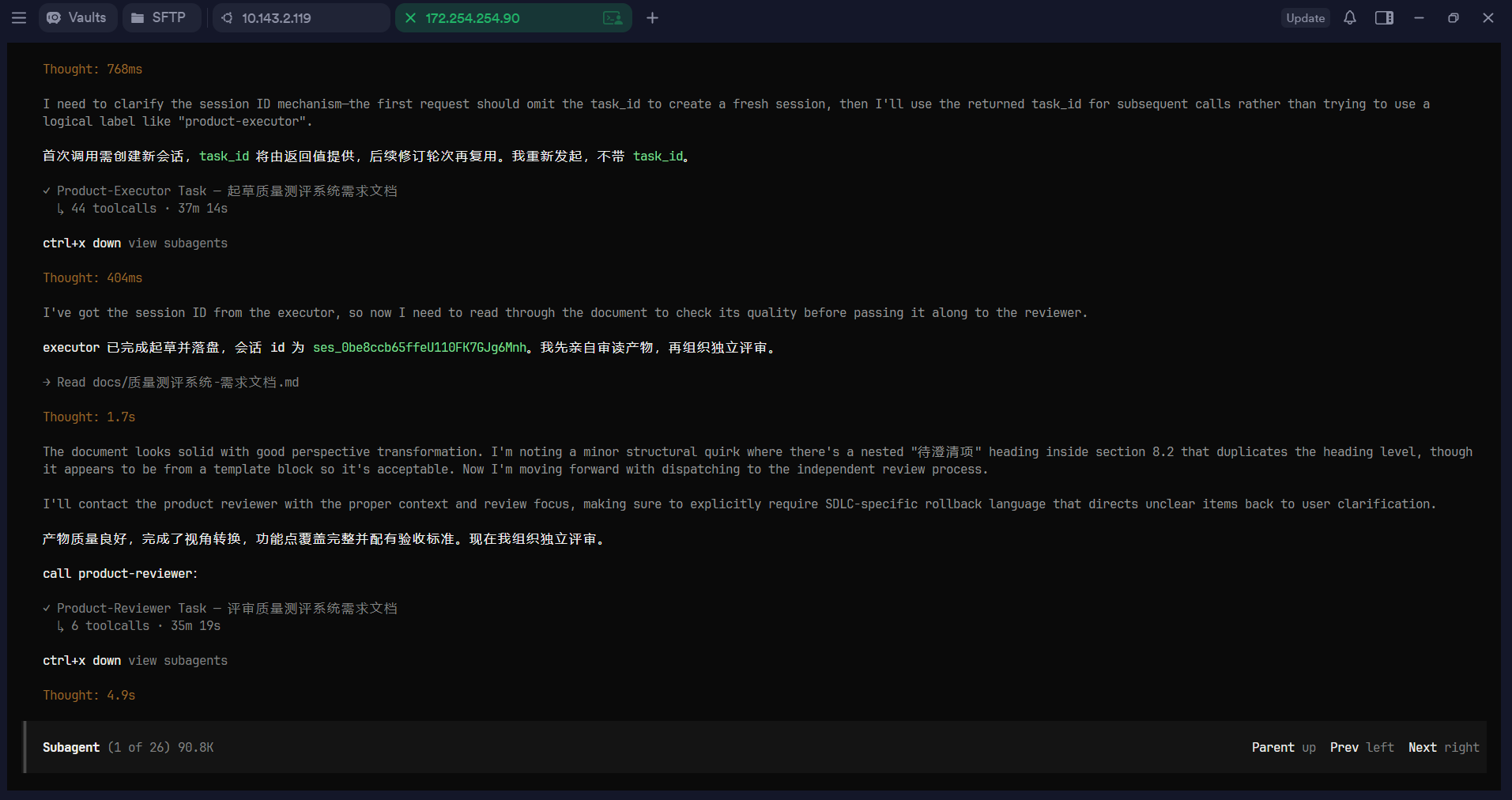

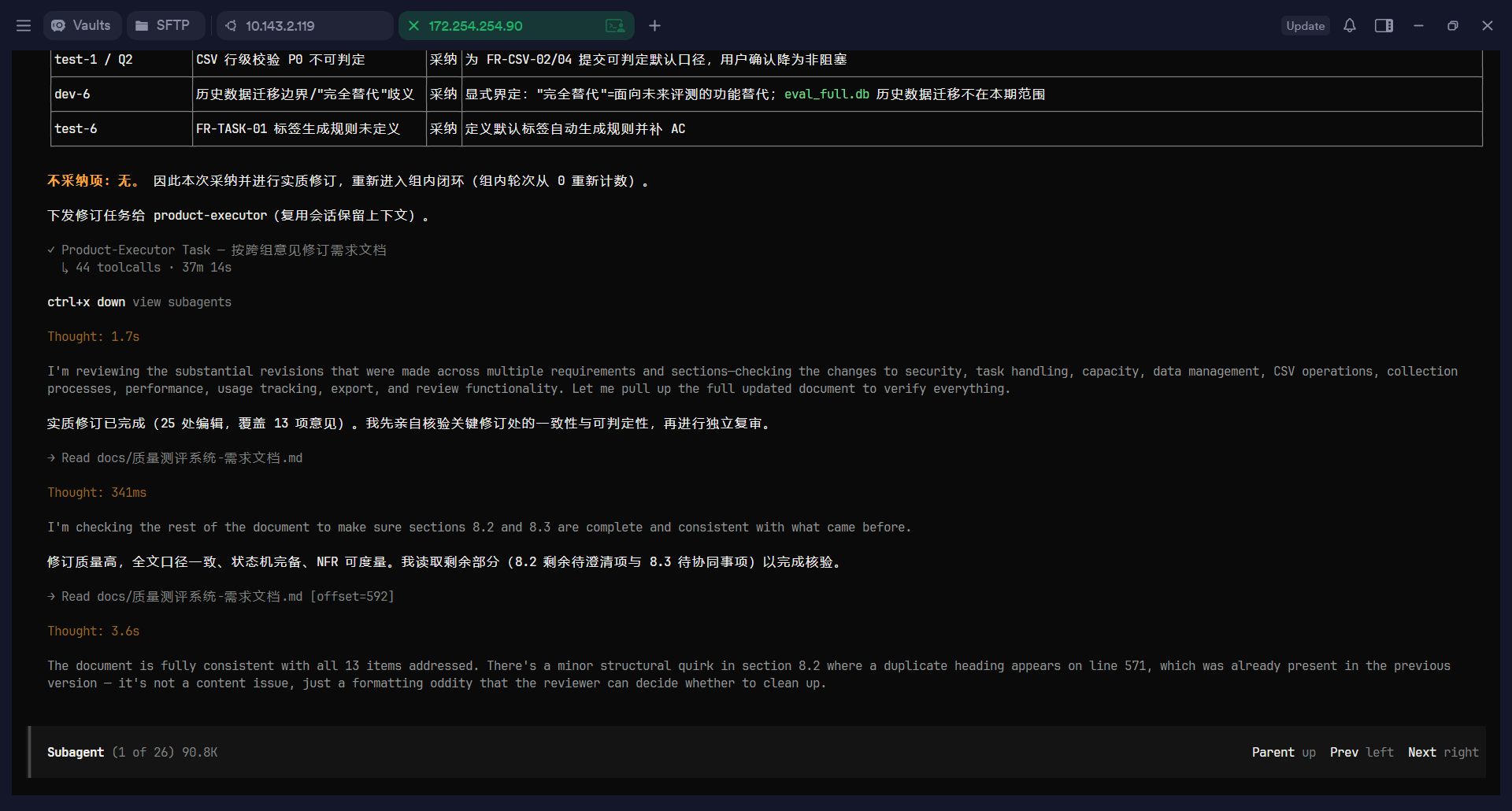

起草文档 → 独立评审"] REQ_LOOP -->|"通过"| REQ_CX{"需求跨组评审

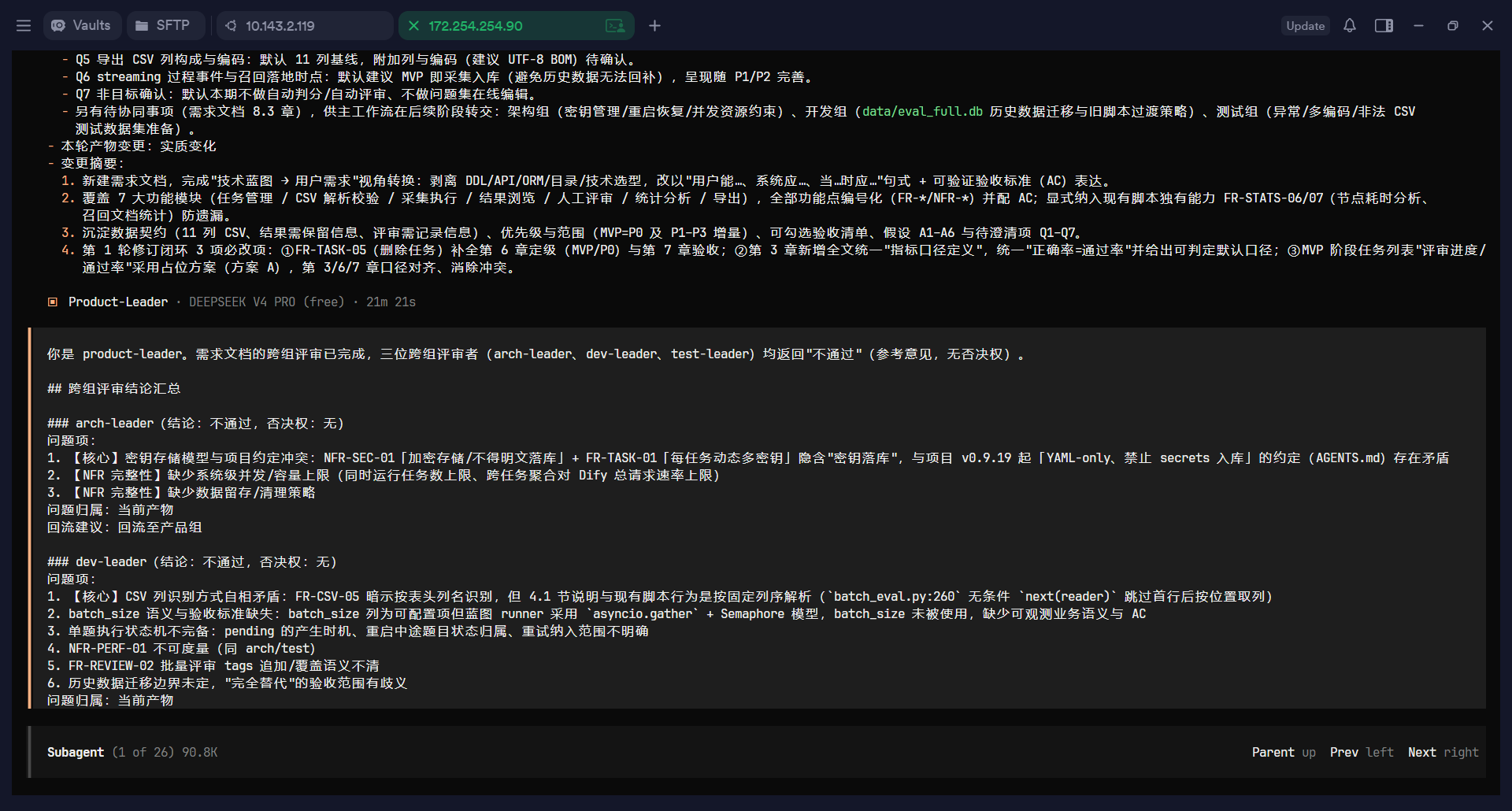

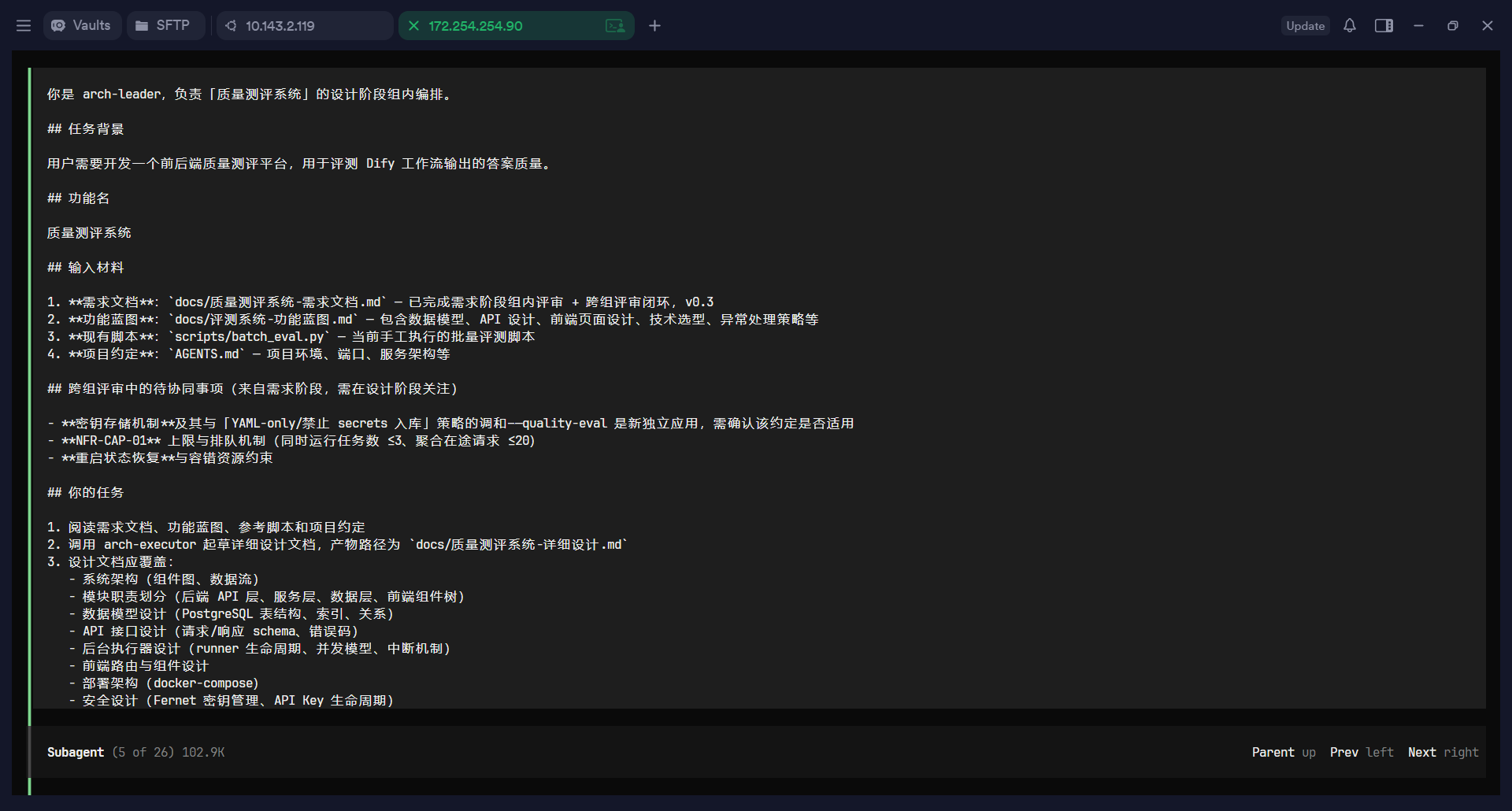

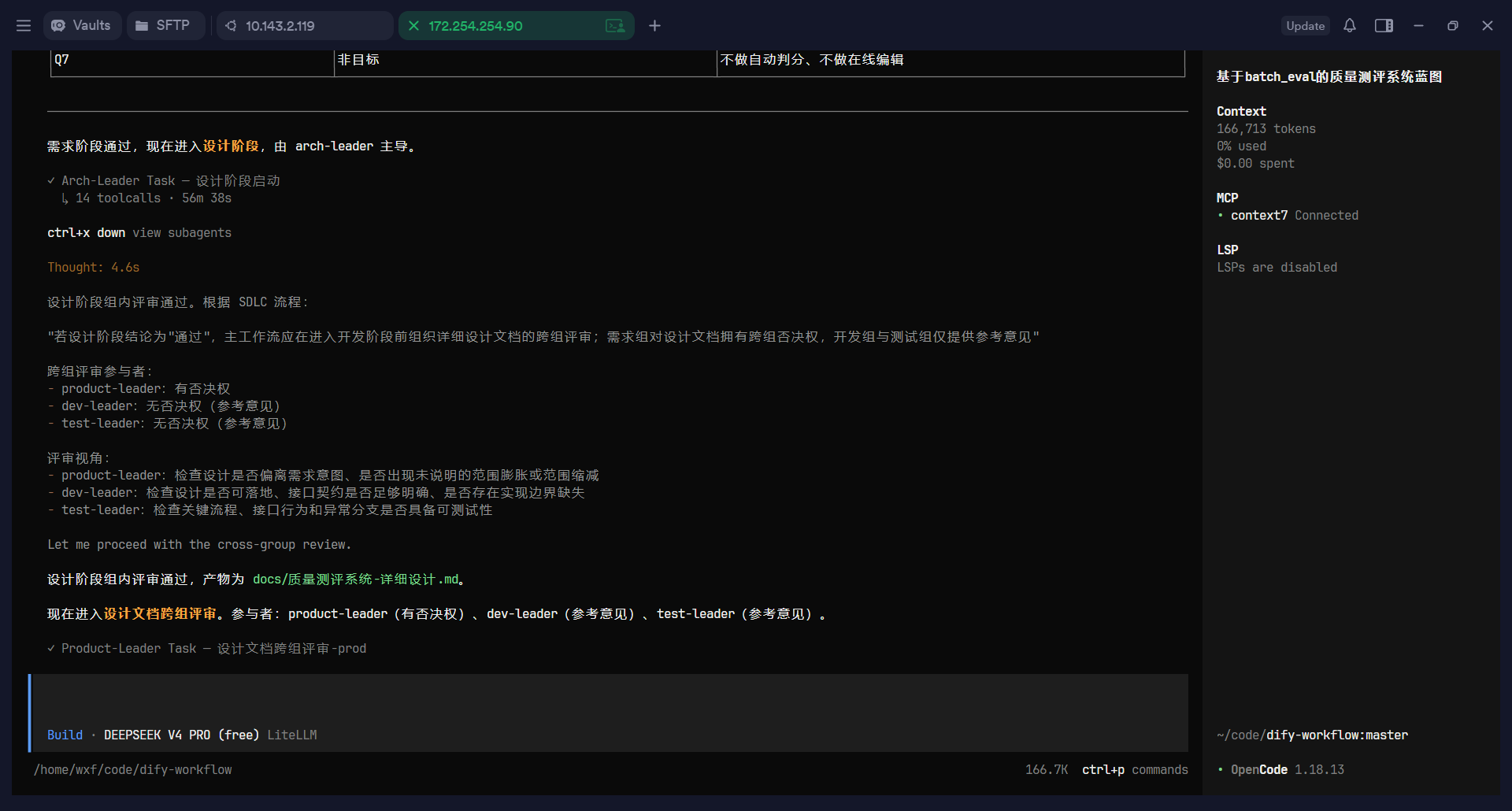

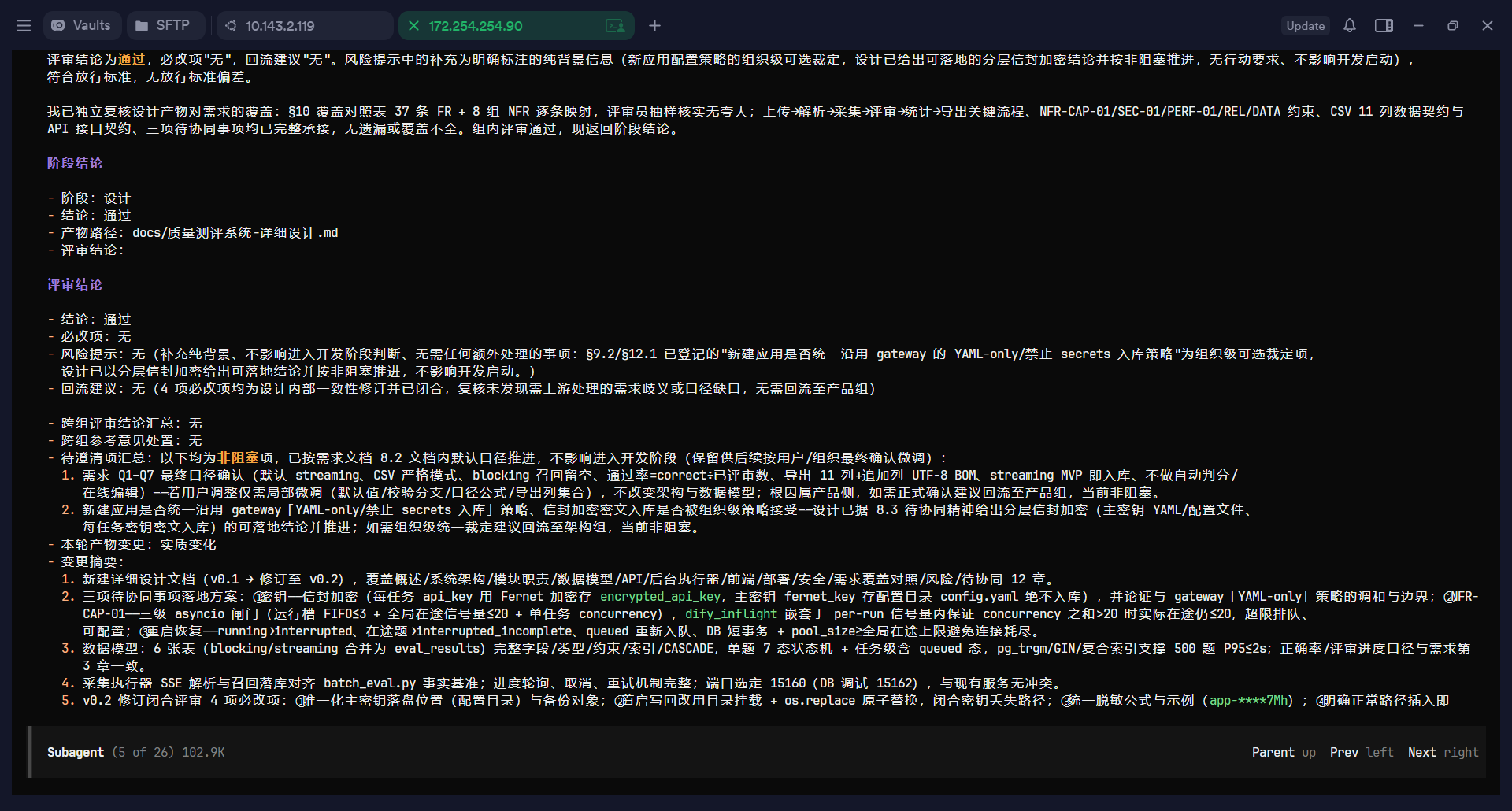

arch/dev/test（参考意见）"} REQ_LOOP -->|"超限未过"| BLOCK1(["流程阻塞"]) REQ_CX -->|"通过"| DES REQ_CX -->|"采纳建议"| REQ_LOOP REQ_CX -->|"不采纳"| DES %% 设计阶段 DES["设计阶段"] --> DES_LOOP["设计组闭环（≤6轮）

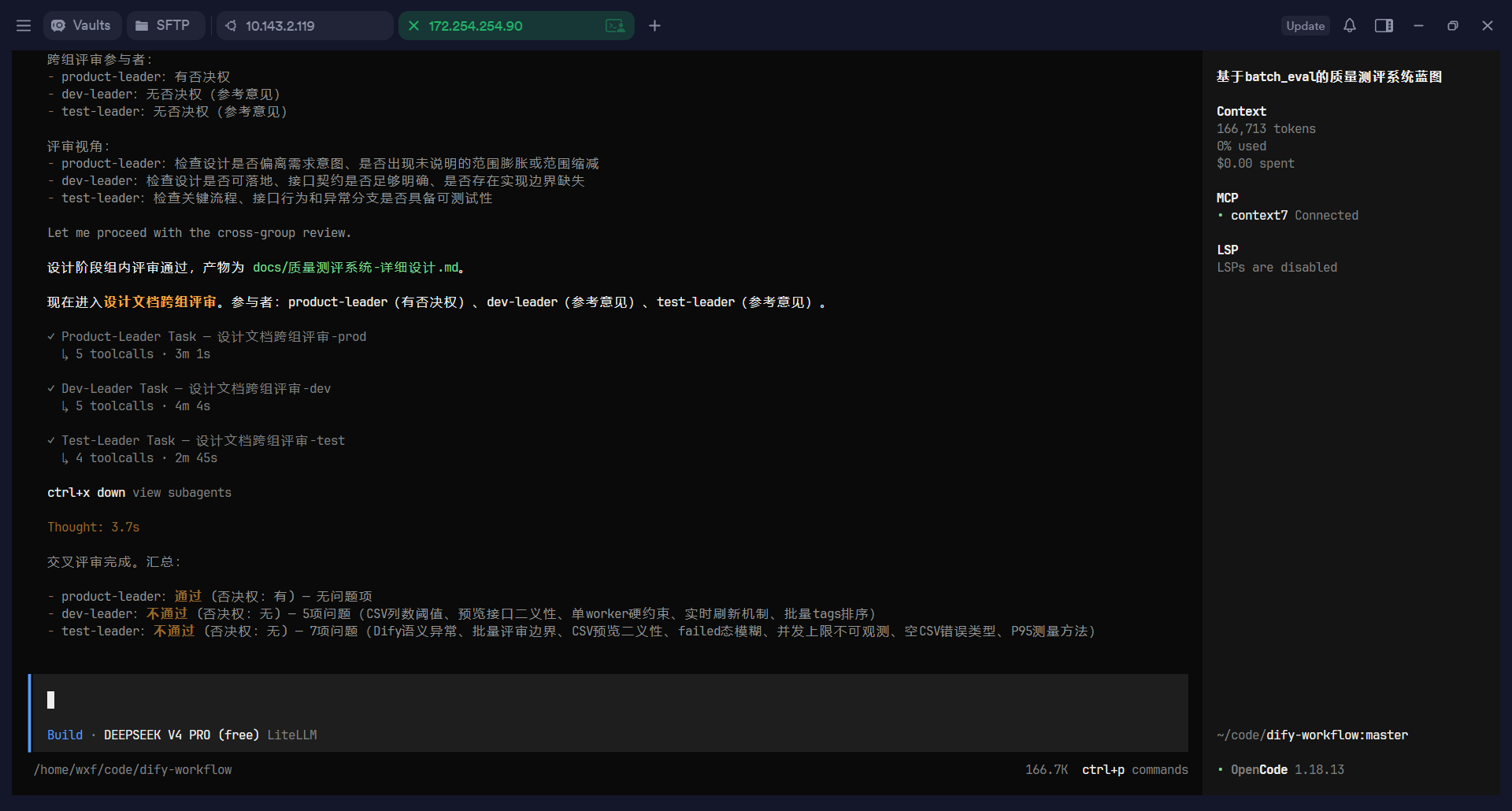

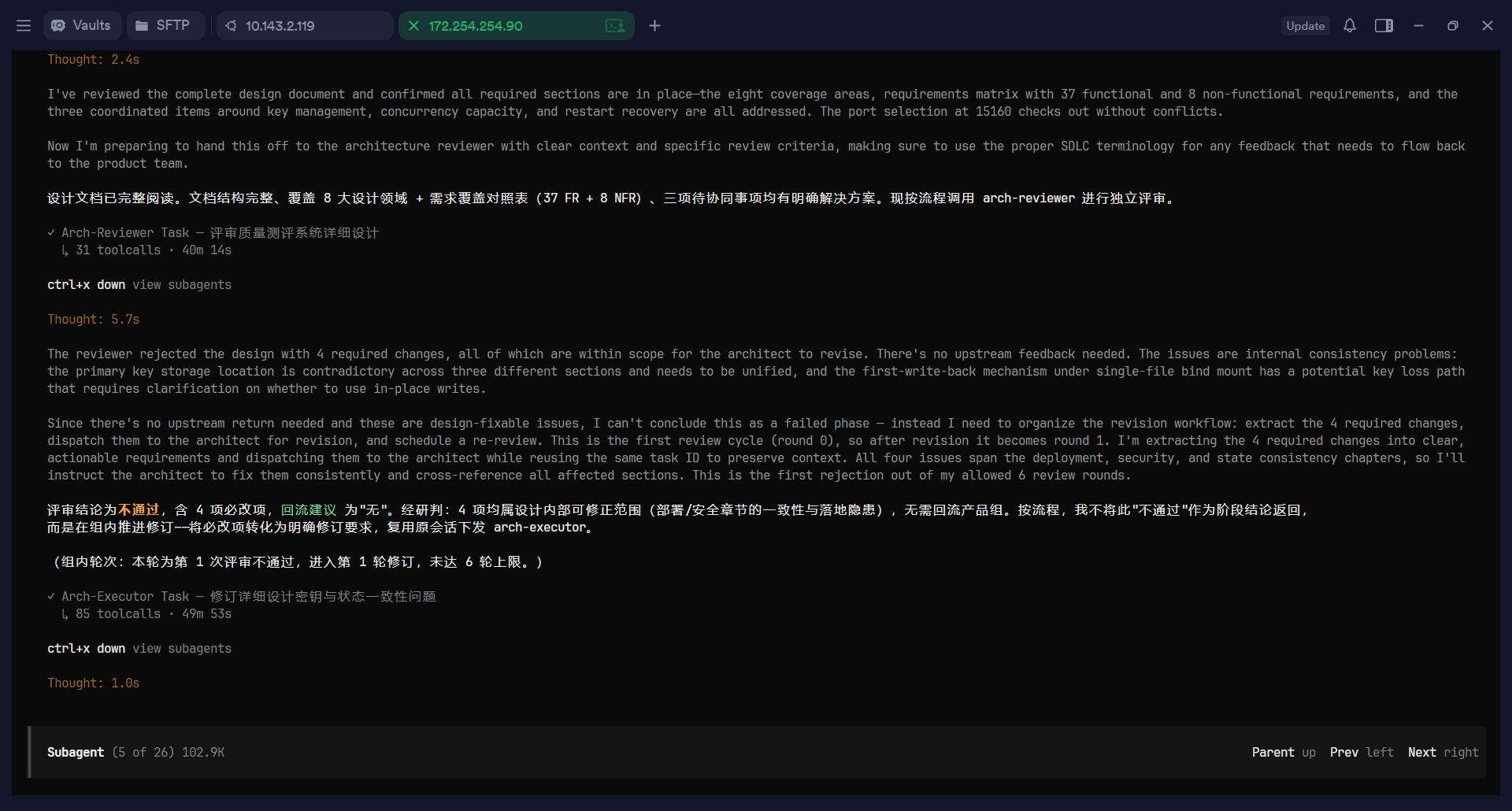

起草详细设计 → 独立评审"] DES_LOOP -->|"通过"| DES_CX{"设计跨组评审
product可否决
dev/test(参考意见)"} DES_LOOP -->|"回流至产品组"| REQ_LOOP DES_CX -->|"通过"| DEV DES_CX -->|"被否决"| DES_LOOP %% 开发阶段 DEV["开发阶段"] --> DEV_LOOP["开发组闭环（≤6轮）

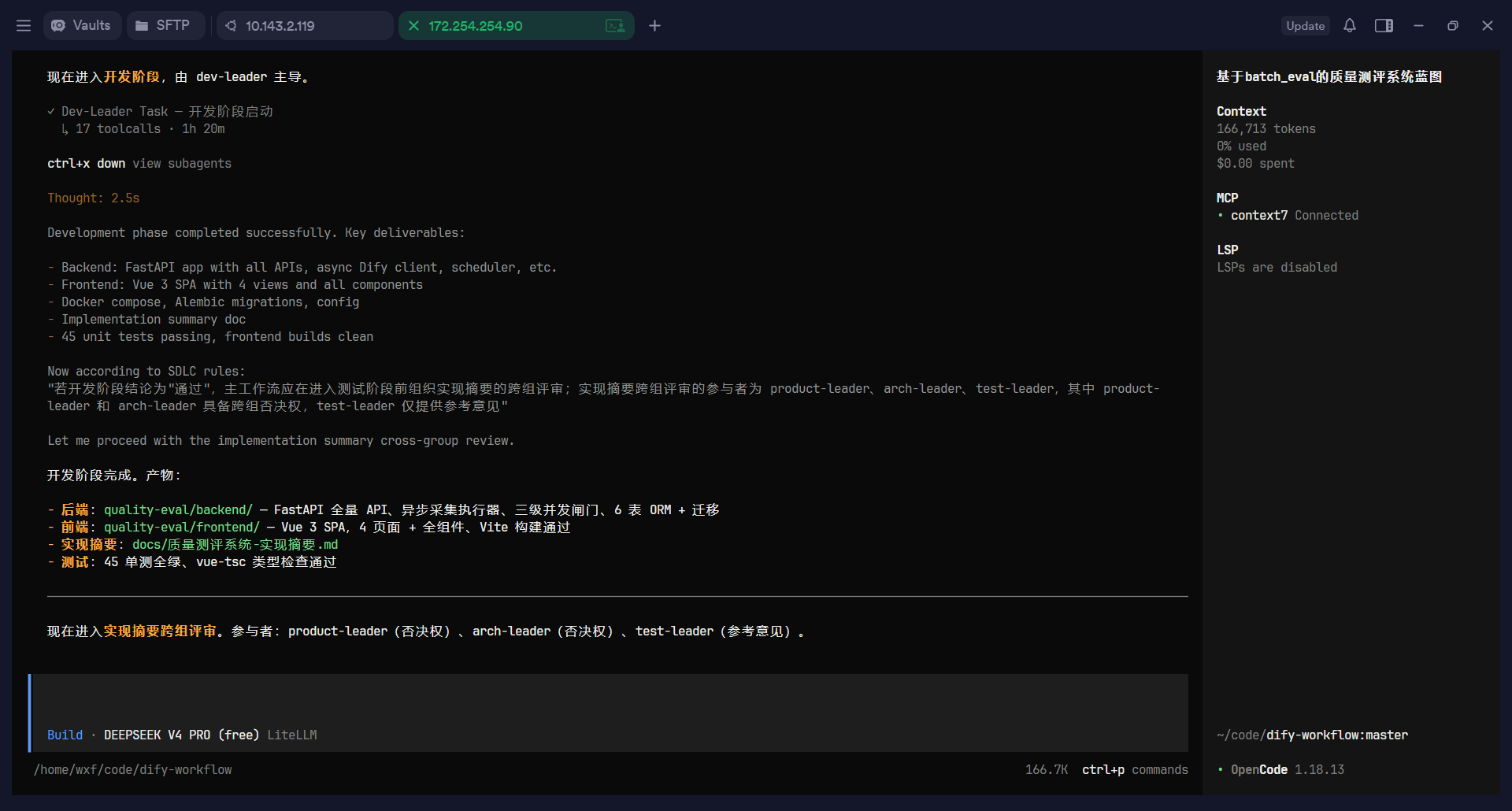

编码并更新实现摘要 → 评审"] DEV_LOOP -->|"通过"| DEV_CX{"实现摘要跨组评审
product/arch可否决
test(参考意见)"} DEV_LOOP -->|"回流至架构组"| DES_LOOP DEV_LOOP -->|"回流至产品组"| REQ_LOOP DEV_CX -->|"通过"| TEST DEV_CX -->|"否决"| DEV_LOOP %% 测试阶段 TEST["测试阶段"] --> TC1["测试闭环（用例）

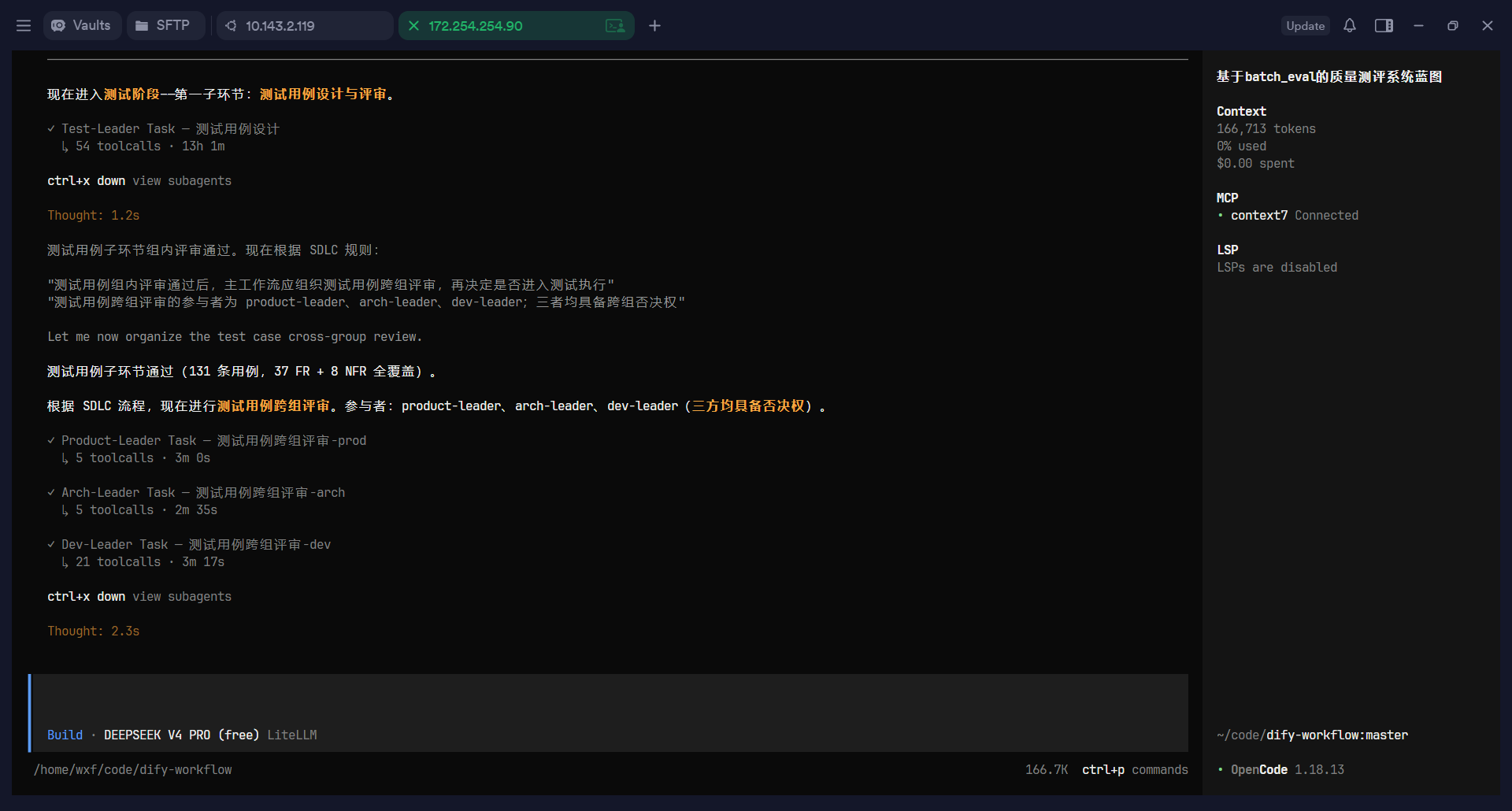

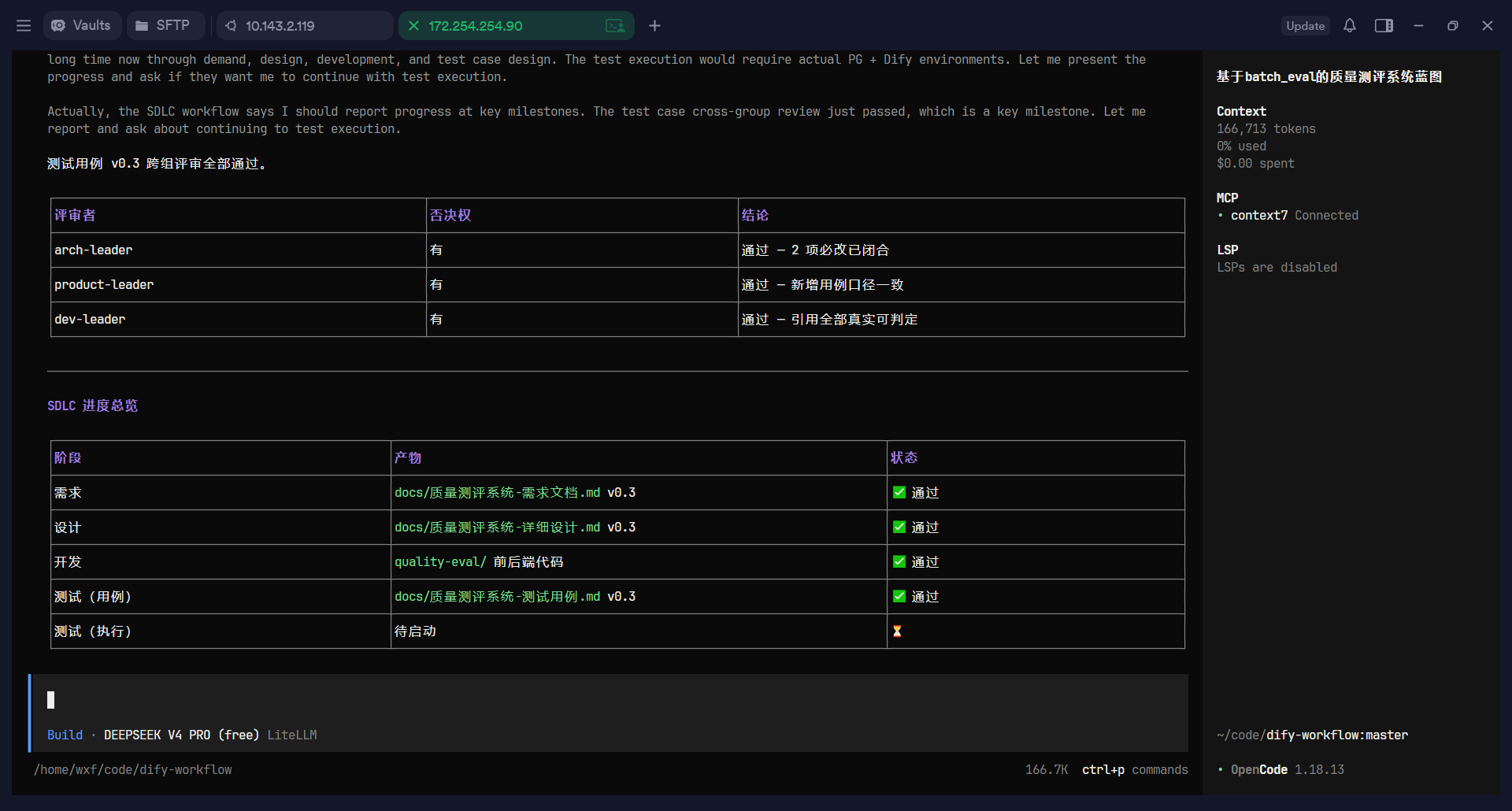

设计并评审用例"] TC1 -->|"通过"| TC1_CX{"用例跨组评审

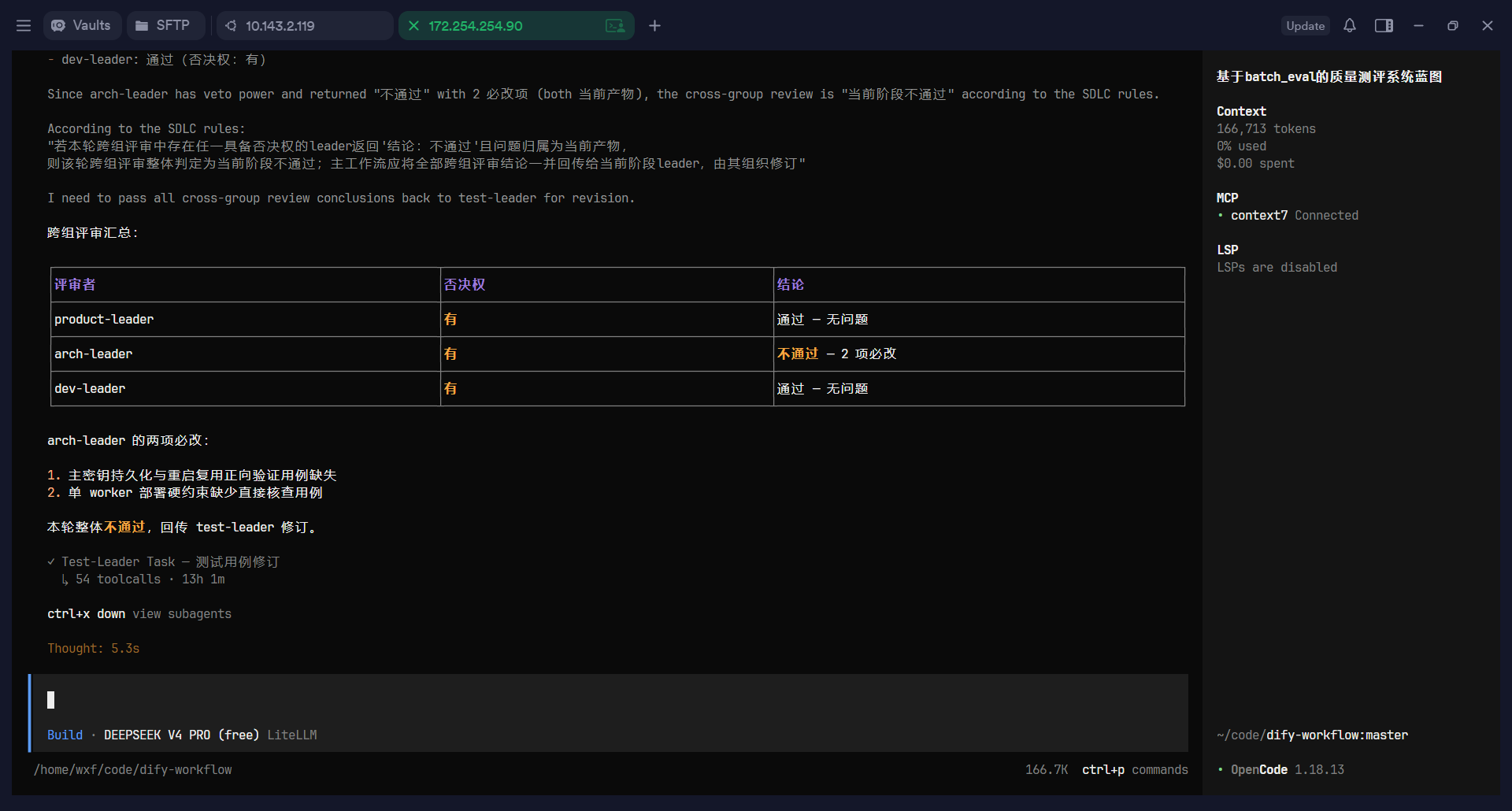

product/arch/dev可否决"} TC1_CX -->|"通过"| TC2 TC1_CX -->|"否决"| TC1 TC2["测试闭环（执行）

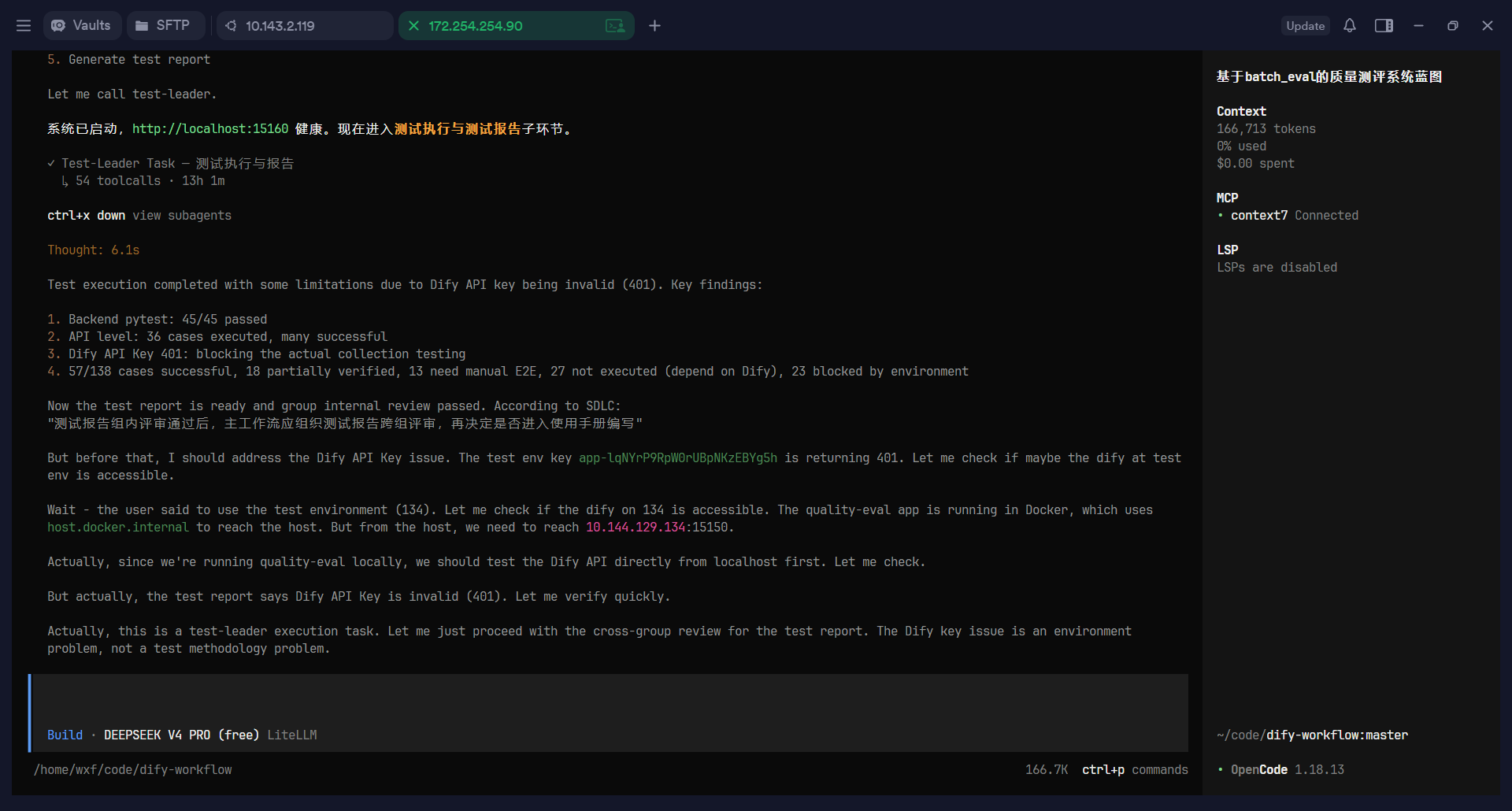

执行测试并评审报告"] -->|"通过"| TC2_CX{"报告跨组评审
product/arch/dev可否决"} TC2_CX -->|"通过"| TC3 TC2_CX -->|"否决"| TC2 TC3["测试闭环（手册）

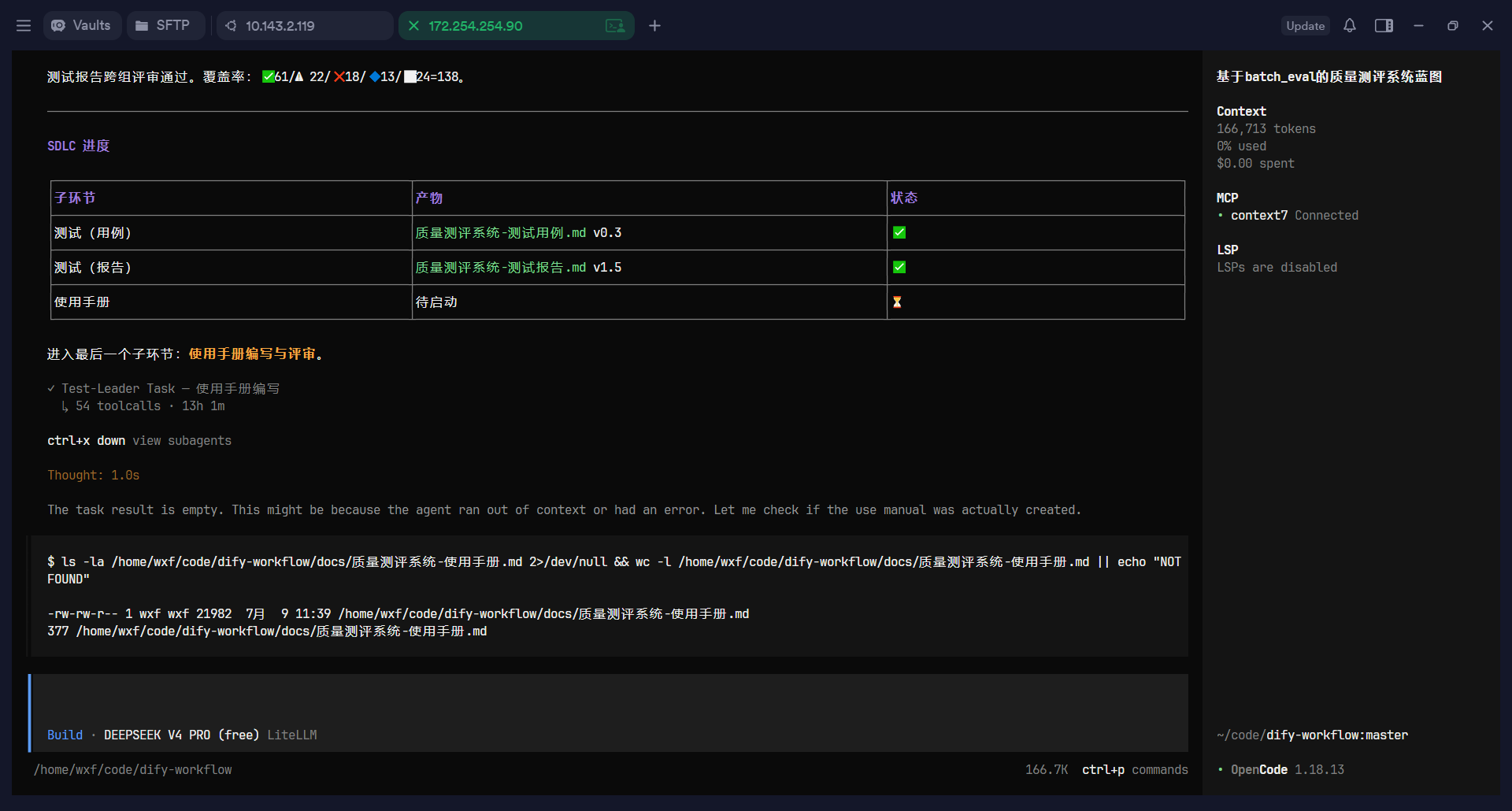

编写并评审手册
(仅组内)"] -->|"通过"| DONE(["交付完成"]) %% 测试回流分流 TC1 -->|"回流至开发组"| TRIAGE TC2 -->|"回流至开发组"| TRIAGE TRIAGE{"dev 分流判断
实现与设计一致？"} TRIAGE -->|"一致:设计问题"| DES_LOOP TRIAGE -->|"不一致:实现偏差"| DEV_LOOP TRIAGE -->|"混合"| MIX["先修实现偏差
设计缺陷回流架构"] MIX --> DES_LOOP

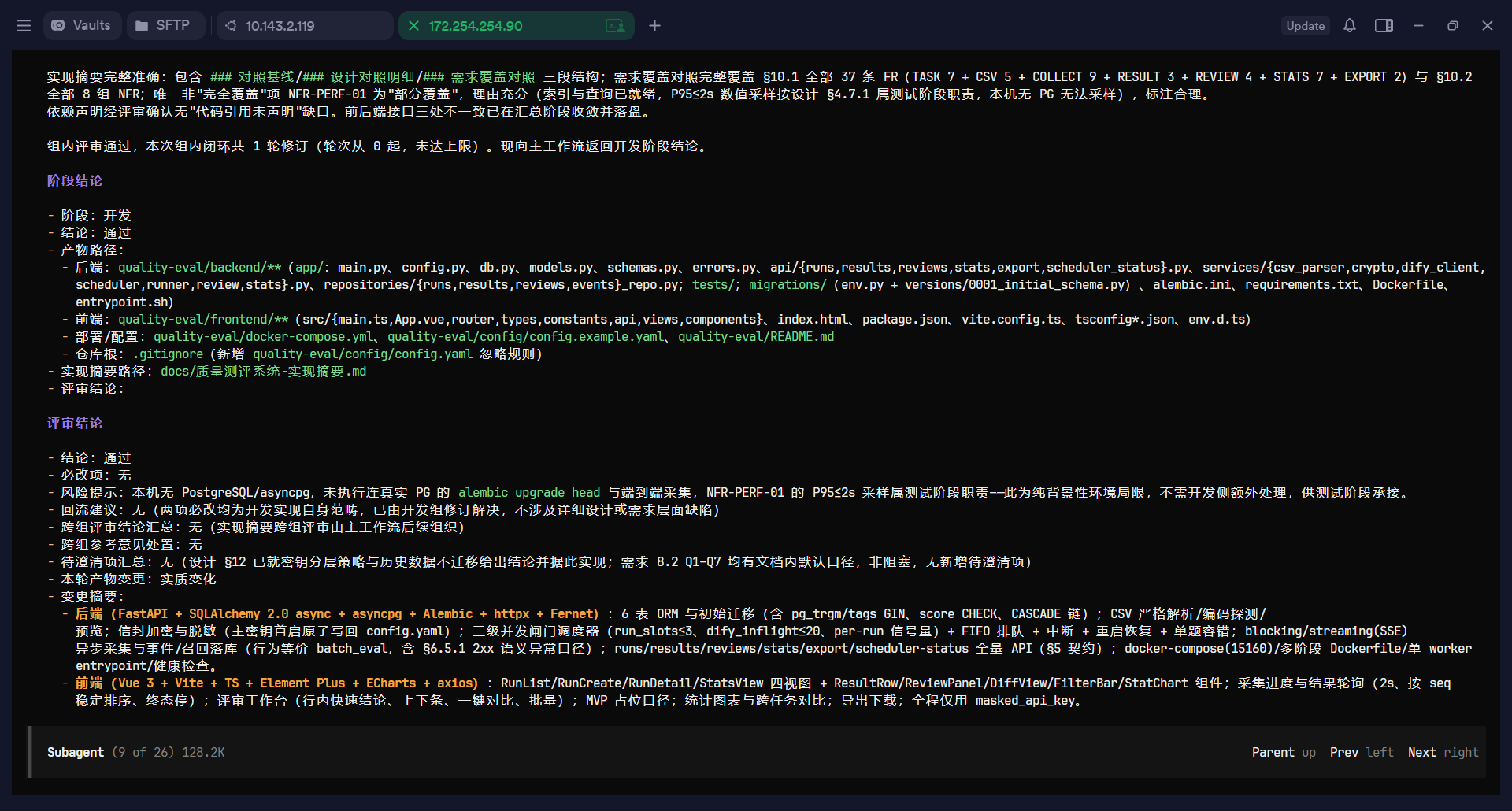

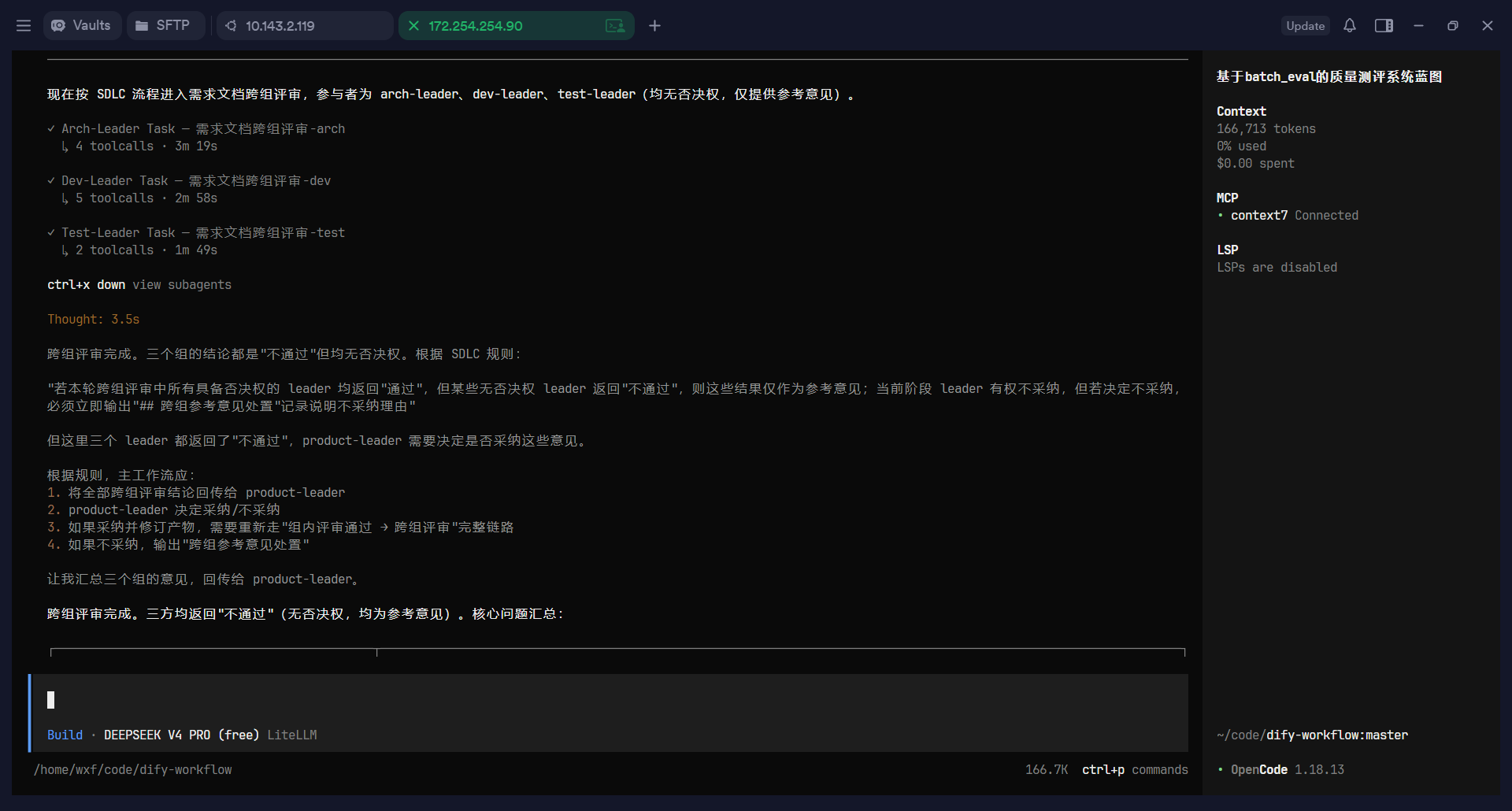

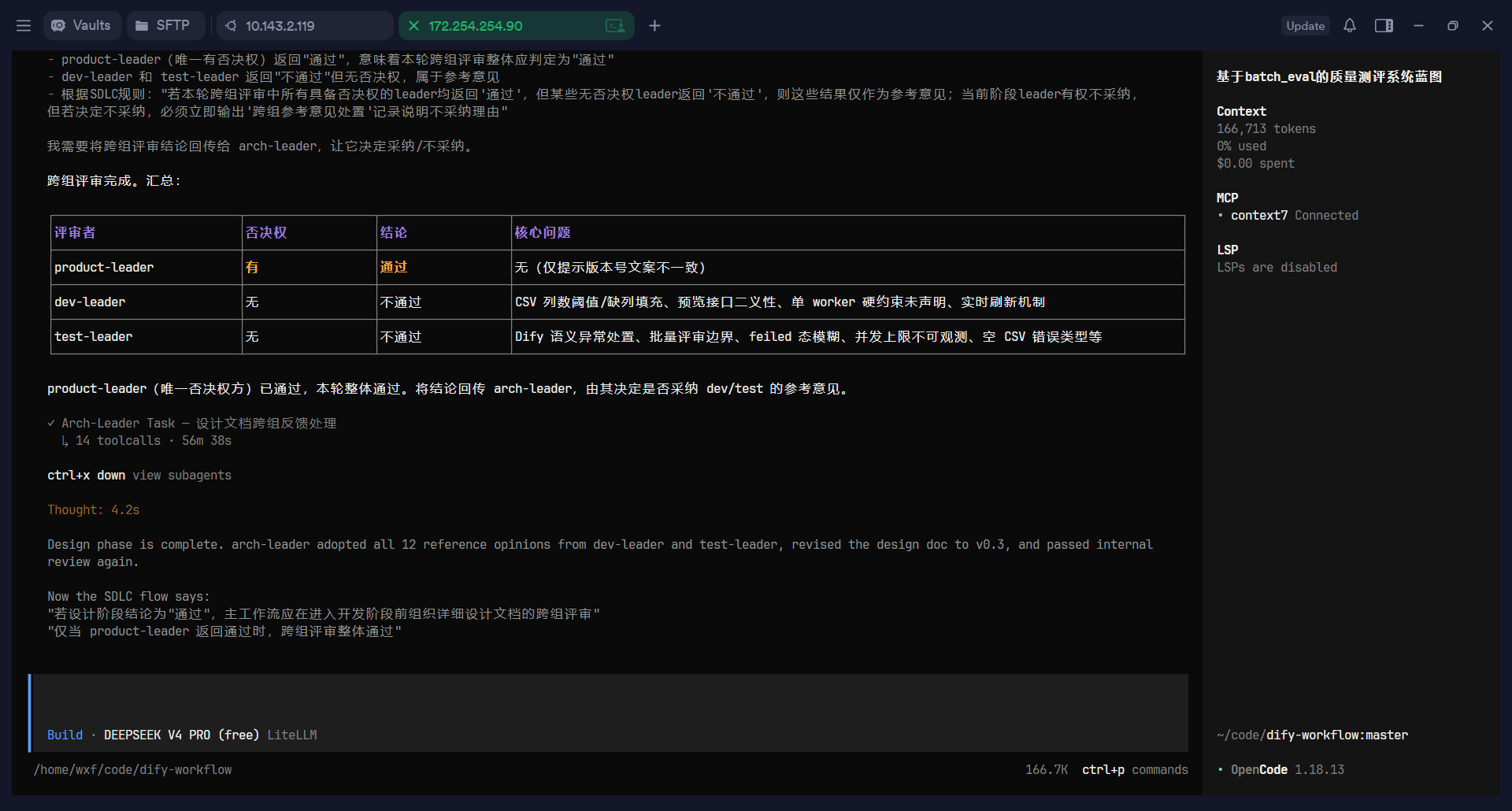

flowchart TD TRIGGER(["阶段组内评审通过"]) --> MW_ORG["主流程并行发起跨组评审"] MW_ORG --> L1["评审方 A"] MW_ORG --> L2["评审方 B"] MW_ORG --> L3["评审方 C"] L1 --> COLLECT["主流程汇总结论"] L2 --> COLLECT L3 --> COLLECT COLLECT --> R{"汇总结果"} R -->|"全部通过"| NEXT(["进入下一阶段"]) R -->|"有否决票"| BACK["回传给当前阶段 leader

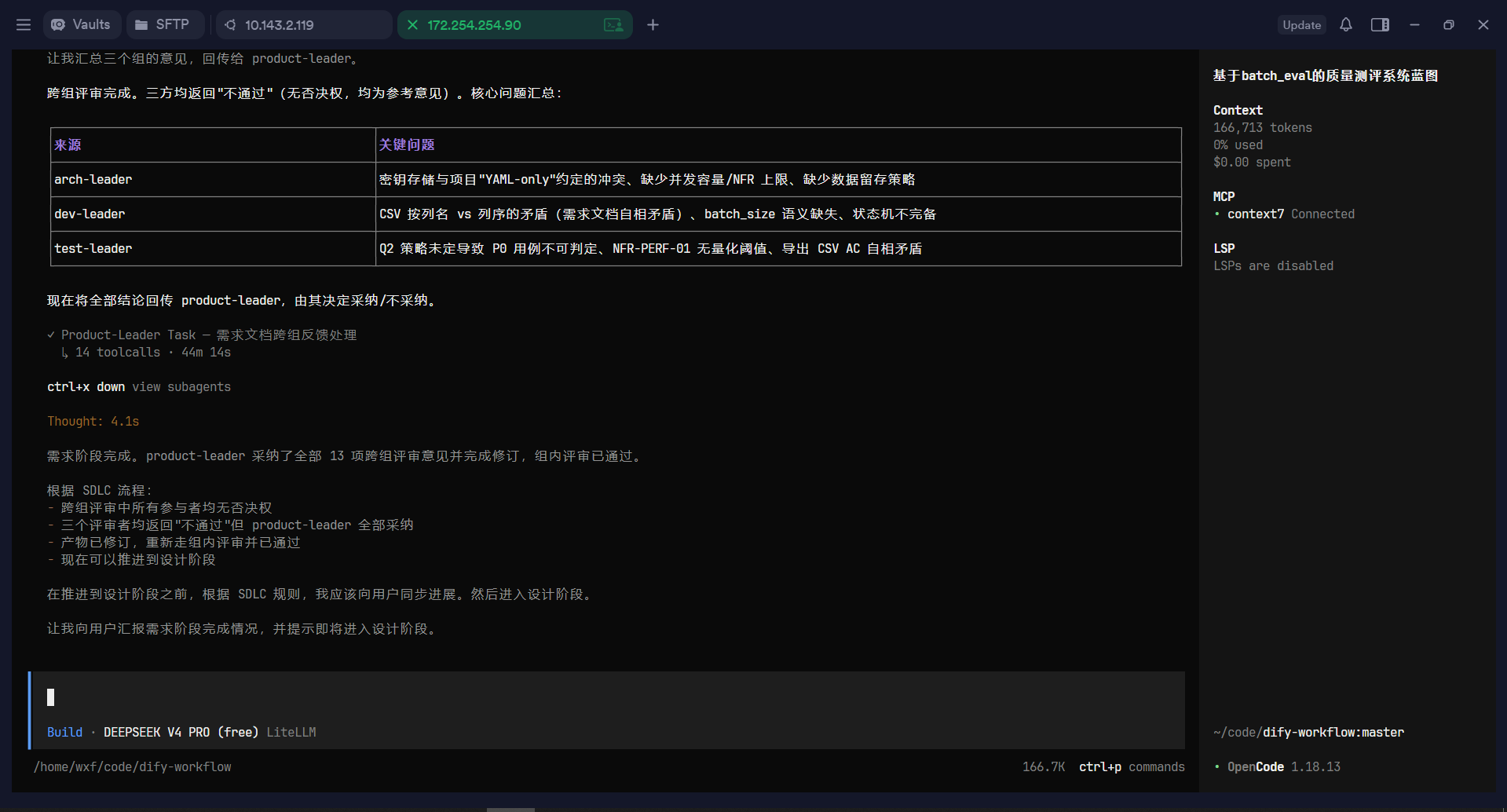

修订后重走:组内评审→跨组评审"] R -->|"仅参考意见未过"| ASK{"当前阶段 leader
是否采纳参考意见?"} ASK -->|"采纳并修订"| BACK ASK -->|"不采纳并留痕"| NEXT

flowchart TD T_BACK(["测试回流开发组
附缺陷清单"]) --> MW_PASS["主流程转交反馈"] MW_PASS --> DL_RECV["dev-leader 接收反馈"] DL_RECV --> CHECK["对照设计与代码
逐条核对缺陷"] CHECK --> C1{"分类结果"} C1 -->|"全一致:设计问题"| SKIP["跳过组内修订
直接返回不通过"] SKIP --> BACK_ARCH(["回流架构组重做设计"]) C1 -->|"全不一致:实现偏差"| FIX_ALL["组织 dev-executor
修复全部缺陷"] FIX_ALL --> REVIEW_ALL["dev-reviewer 评审"] REVIEW_ALL -->|"通过"| PASS(["返回通过
附修订范围+更新摘要"]) REVIEW_ALL -->|"不通过"| FIX_ALL C1 -->|"部分一致+部分不一致"| SPLIT["按缺陷逐条分流"] SPLIT --> FIX_PART["先修实现偏差部分"] FIX_PART --> REV_PART["dev-reviewer 评审修订"] REV_PART -->|"通过"| MIXED_RETURN(["返回不通过
实现偏差已修
设计缺陷待解"]) MIXED_RETURN --> BACK_ARCH2(["设计缺陷经主流程回流架构组"]) REV_PART -->|"不通过"| FIX_PART
